DREHEN - METALLBEARBEITUNG
Technical Solutions HD bietet Dienstleistungen im Bereich Drehen auf modernen CNC-Drehmaschinen mit der Möglichkeit des Drei-Achsen-Drehens und -Fräsens.
- HAAS ST10Y
- HAAS ST20SSY
- HAAS ST30Y
- John Ford – SL40
Unsere Maschinen sind in der Lage zu drehen:
- verschiedene Stahllegierungen
- Aluminium und andere Nichteisenmetalle
- industrielle Kunststoffe in Stangenform (rund, rechteckig und sechseckig)
- Rohrform (rund und Profile)
- Platten oder Kolben und rechteckige Frikadellen

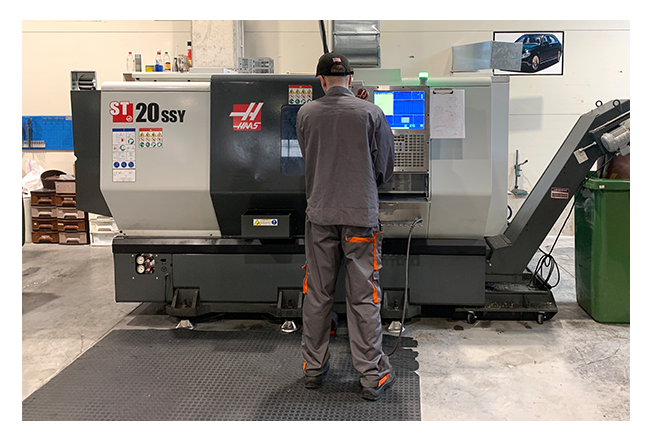

HAAS ST20SSY
Technische Daten:
| Maximale Drehlänge | 521 mm |
|---|---|
| Maximaler Drehdurchmesser | 254 mm |
| Spannkopf-Durchmesser | 210 mm |
| Bohrung durch die Spindel | 51 mm |
| Anzahl der Werkzeuge im Magazin | 24 |
Zusätzlich zu den Grundfunktionen des Drehens verfügt die Drehmaschine über die Möglichkeiten des radialen und axialen Bohrens sowie die Möglichkeit der Bearbeitung entlang der Y-Achse. Zwölf angetriebene und zwölf statische Werkzeuge auf dem Revolver bieten große Bearbeitungsmöglichkeiten in einer einzigen Aufspannung. Die Vorteile dieser Drehmaschine sind hohe Geschwindigkeit, hohe Präzision und Wiederholgenauigkeit.

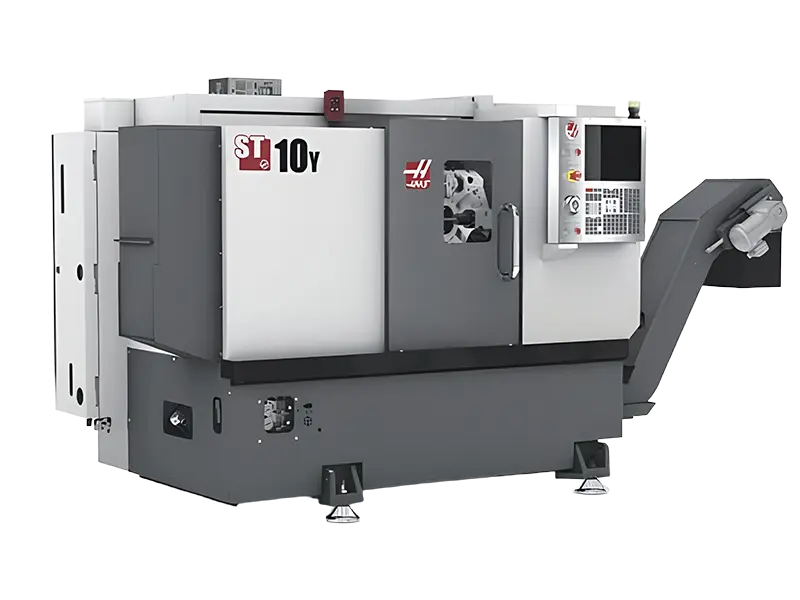

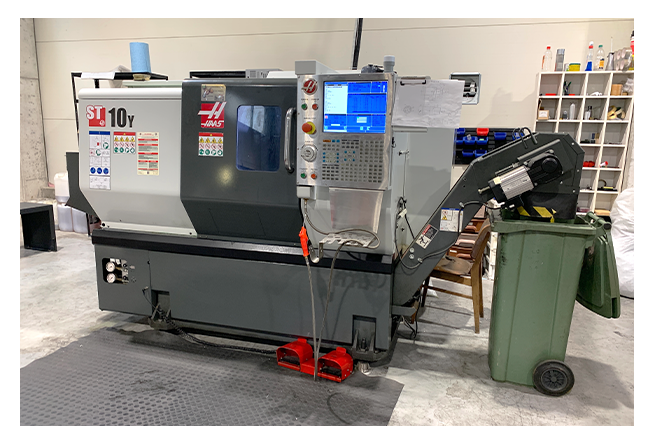

HAAS ST10Y
Technische Daten:
| Maximale Drehlänge | 356 mm |
|---|---|
| Maximaler Drehdurchmesser | 254 mm |
| Spannkopf-Durchmesser | 165 mm |
| Bohrung durch die Spindel | 44 mm |
| Anzahl der Werkzeuge im Magazin | 12 |
| Maximale Drehzahl der angetriebenen Werkzeuge | 6.000 RPM |
| Maximale Spindeldrehzahl | 6.000 RPM |
Zusätzlich zu den Grundfunktionen des Drehens verfügt die Drehmaschine über Bearbeitungsmöglichkeiten mit angetriebenen Werkzeugen. Sie zeichnet sich durch hohe Geschwindigkeit und hohe Genauigkeit aus, sie ist für kleine und mittlere Serien von Teilen geeignet. Die Y-Achse zusammen mit den angetriebenen Werkzeugen gibt ihr eine große Verwendbarkeit für anspruchsvollere Teile.
HAAS ST30Y
Technische Daten:
| Abmessungen | Einheiten |
|---|---|
| Spannfuttergröße | 254 mm |
| Max. Schneiddurchmesser | 349 mm |
| Max. Schnittlänge | 826 mm |
| Stangenkapazität | 76 mm |
| Schnellgang auf X | 12,0 m/min |
| Schnellgang auf Y | 12,0 m/min |
| Schnellgang auf Z | 24,0 m/min |
Die Hochleistungs-Drehzentren der Haas ST-Serie wurden von Grund auf entwickelt, um maximale Flexibilität bei der Einrichtung, extreme Steifigkeit und hohe thermische Stabilität zu gewährleisten.Die ST-30Y hat eine mittelgroße Stellfläche, bietet jedoch einen großzügigen Arbeitsraum. Durch die zusätzliche Y-Achse und angetriebene Werkzeuge sind Fräs-, Bohr- und Gewindeschneidoperationen möglich, was die Maschinenkapazität deutlich erhöht.

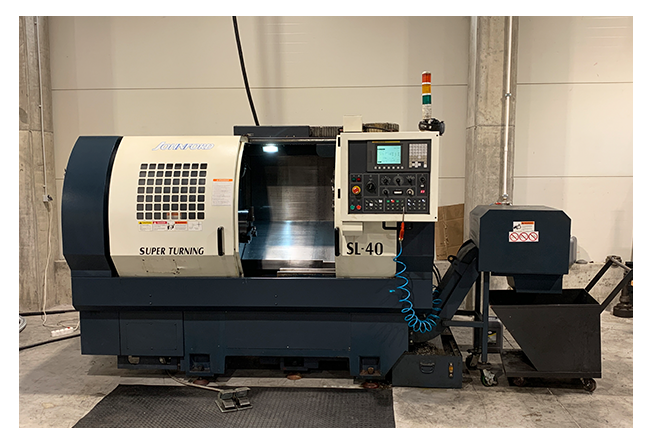

JOHN FORD - SL 40
Technische Daten:
| Maximaler Durchmesser, der angezogen werden kann | ø580 mm |
|---|---|
| Maximaler Durchmesser, der durch Drehen bearbeitet werden kann | ø450 mm |
| Maximaler Durchmesser der Stange, die in die Spindel passen kann | ø76,5 mm |
| Maximale Spindeldrehzahl | 4000 RPM |
| Anzahl der Werkzeuge auf der Tour | 12 |
| Werkzeug-Verfahrweg in der Z-Achse | 600 mm |
| Werkzeugverfahrweg in der X-Achse | 240 |
| Schneller Maschinenablauf | 20 m/min |
Die robuste Konstruktion in Verbindung mit der bewährten Steuerung ergibt eine stabile und steife Maschine für die Bearbeitung mittelgroßer Drehteile. Gleitbahnen anstelle von linearführungen bieten die Möglichkeit stärkerer Bearbeitungsarten und hoher Präzision.
